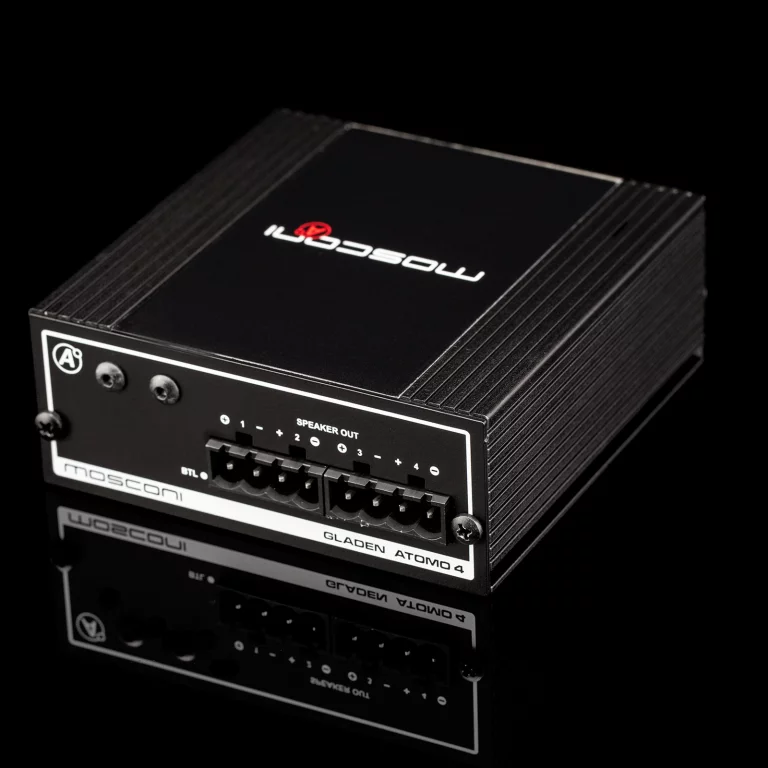

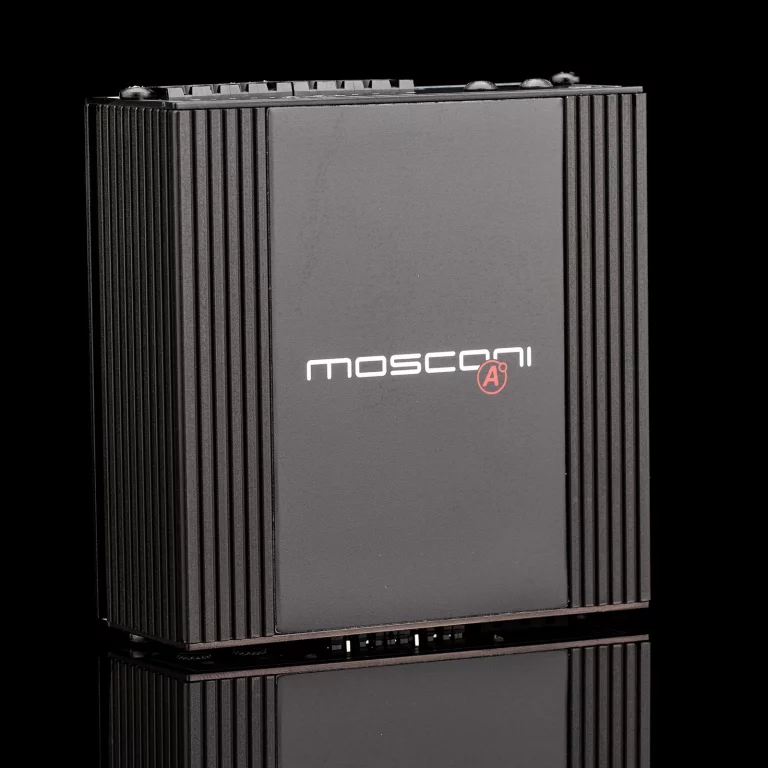

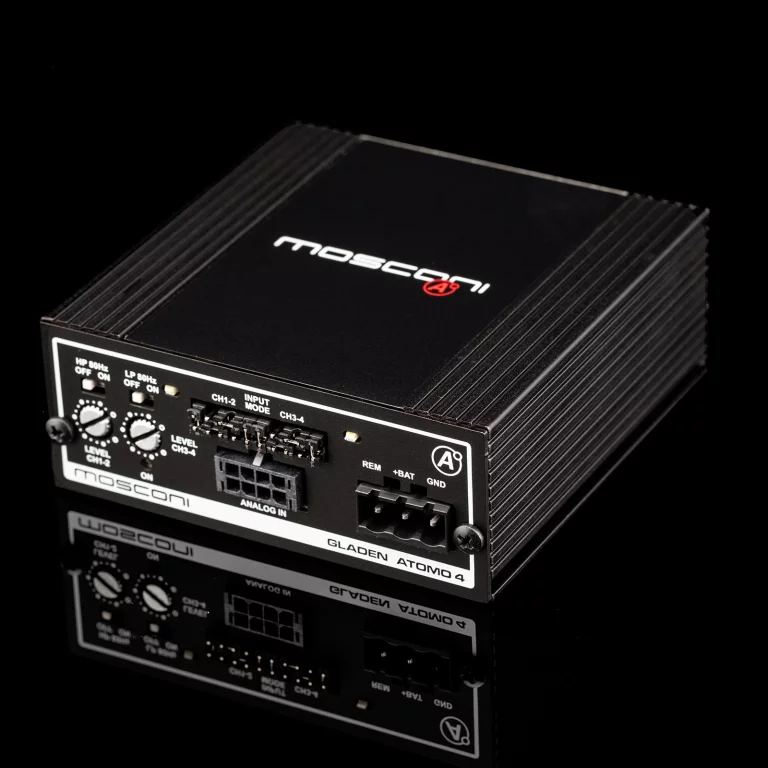

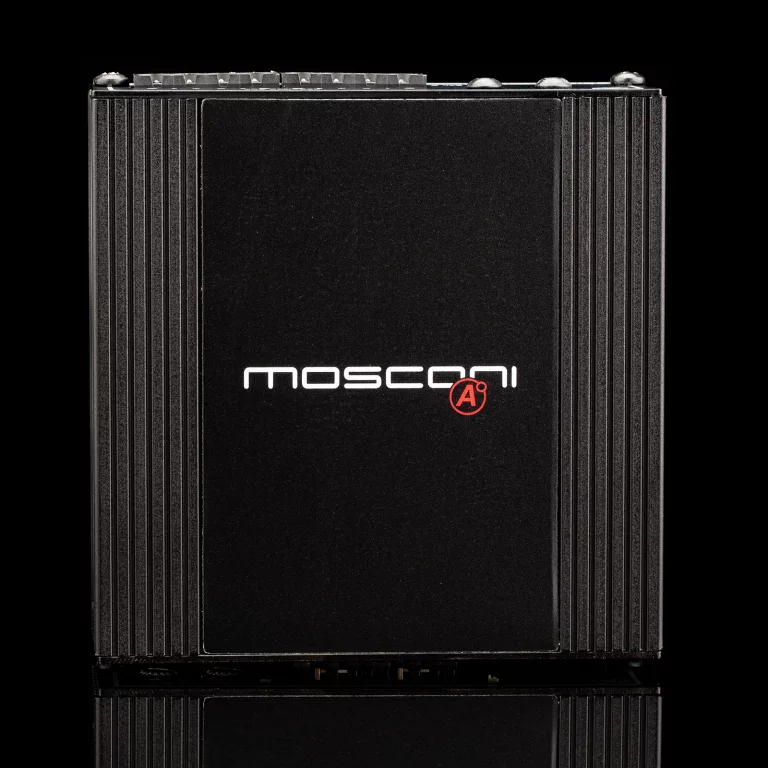

4-channel Class-D amplifier
MOSCONI ATOMO 4
- • Class-D amplifier
- • 4 x 60 watts @ 4 ohm
Overview ATOMO 4
ATOMO 4 — 於最小空間中發揮最大性能。
極為緊湊、強勁的 4 聲道擴大機，具備寬廣的輸入電壓範圍（低電平 0.4 Vrms – 5 Vrms、高電平 1.6 Vrms – 20 Vrms）。輸入可彈性設定（浮動或固定接地、可切換負載電阻），並具備遙控偵測（BTL）。內建高通／低通濾波器，輸入採 Molex 工業標準（Micro-Fit）設計。
- ✓ 極為緊湊、強勁的 4 聲道擴大機
- ✓ 寬廣輸入電壓範圍 0.4 Vrms – 5 Vrms（低電平）/ 1.6 Vrms – 20 Vrms（高電平）
- ✓ 輸入可彈性設定（浮動／固定接地、可切換負載電阻）
- ✓ 遙控偵測（BTL）
- ✓ 高通／低通濾波器；輸入採 Molex 工業標準（Micro-Fit）設計
Technical Data — ATOMO 4
電源:
供電電壓: 10 – 16 V
DC-DC 轉換器類型: 非穩壓推挽式（Push Pull）
外接保險絲: 1 × 20 A
啟動／關閉電壓門檻: 9 V / 6 V
靜音延遲時間: 3 秒
自動感應啟動（僅高電平）: 僅 BTL 訊號源
整體效率: > 75%
待機電流: < 0.1 mA（典型值）
閒置電流: 0.58 A @ 14.4 V
熱保護門檻: 93 °C（±5%）
輸出功率 RMS @ 14.4V（1% THD）:
輸出功率 RMS @ 4Ω: 60 W × 4 或 150 W × 2（BTL）
輸出功率 RMS @ 2Ω: 75 W × 4
總諧波失真 THD @ 4Ω: < 0.2%（1 kHz / 額定功率參考 90）
總諧波失真 THD @ 2Ω: < 0.6%（1 kHz / 額定功率參考 90）
最小負載: 2 Ω（音樂訊號）
訊號輸入:
低電平輸入靈敏度範圍: 0.3 – 5 Vrms
高電平輸入靈敏度範圍: 1.2 – 20 Vrms
頻寬（-3 dB / 10 W）: 5 Hz – 31 kHz
低電平輸入阻抗: > 15 kΩ
高電平輸入阻抗: 21 Ω（含跳線之假負載）
接地參考（僅低電平）: OPEN – 21 Ω
功能特性:

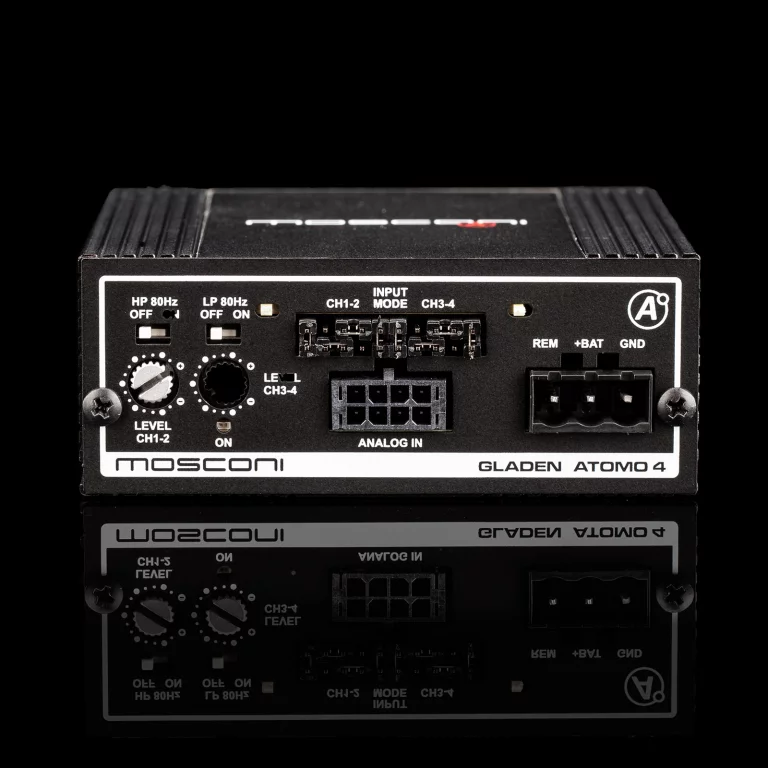

內建濾波器設定: OFF / HP / LP
內建濾波器斜率: 12 dB/Oct
內建濾波器頻率: 80 Hz
自動感應啟動（僅高電平）: 僅 BTL 訊號源
啟停系統相容（Start&Stop）: 是
連接:
低／高電平輸入: Micro-Fit

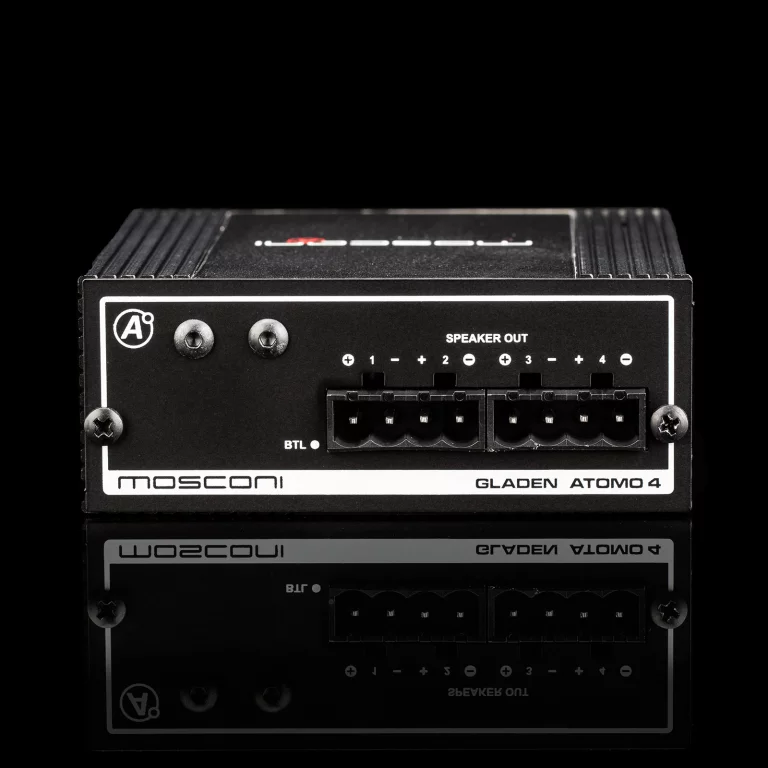

喇叭輸出: Mini-Fit
電源供應: Mini-Fit
外觀:
尺寸: 109 × 65 × 34 mm
重量: 320 g
表面處理: 黑色陽極處理
