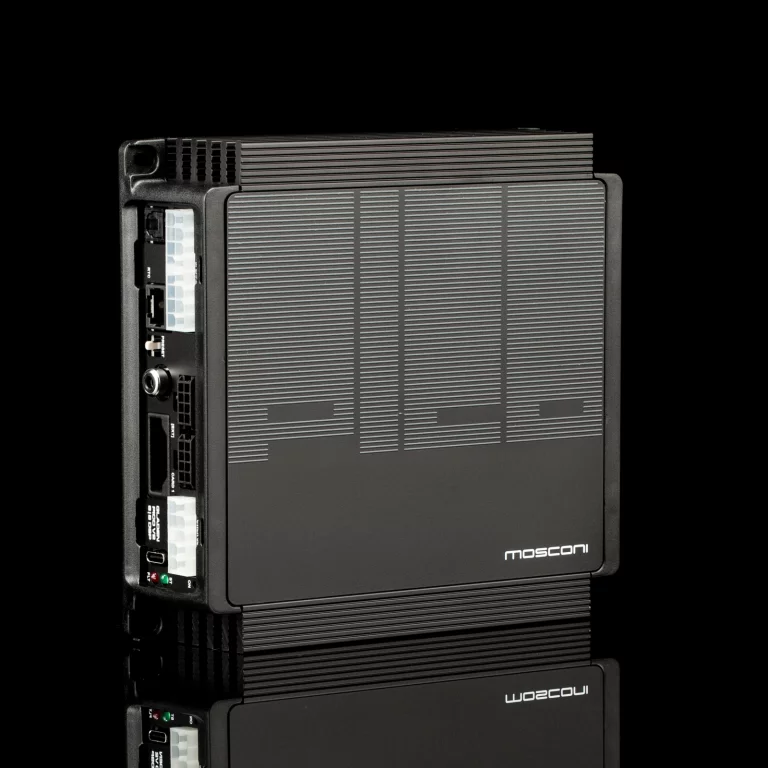

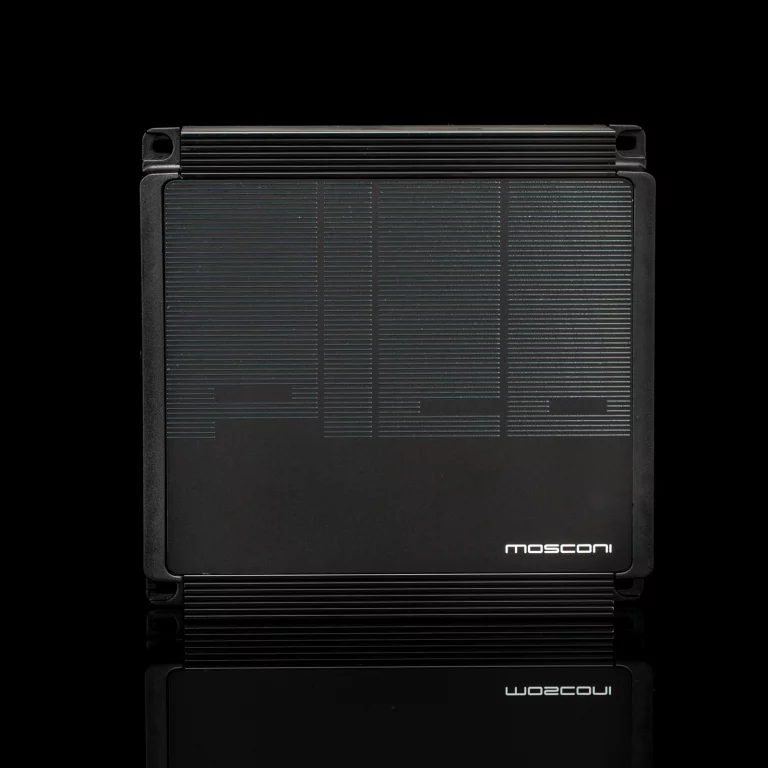

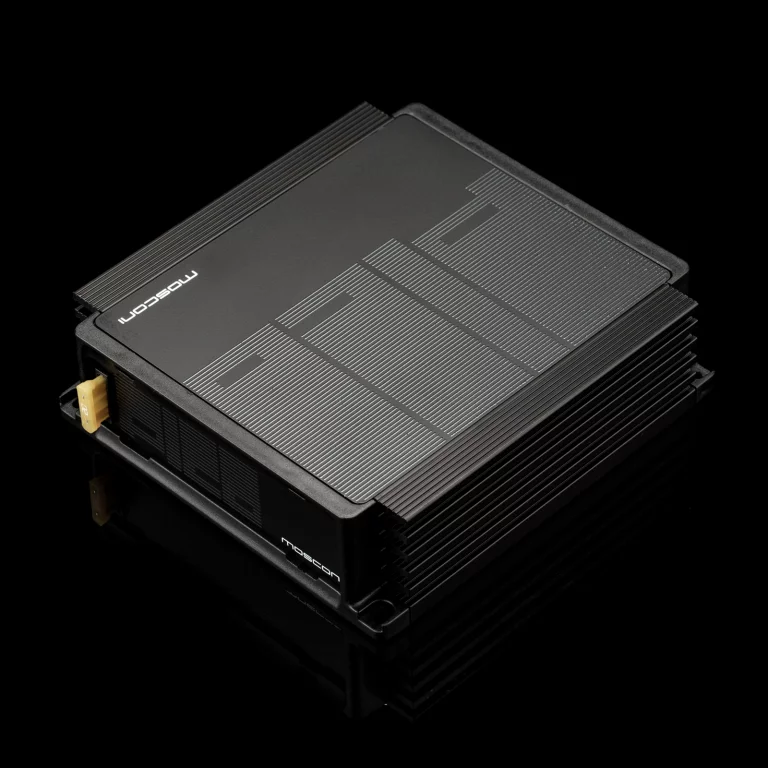

6 channel PWM amplifier with integrated DSP

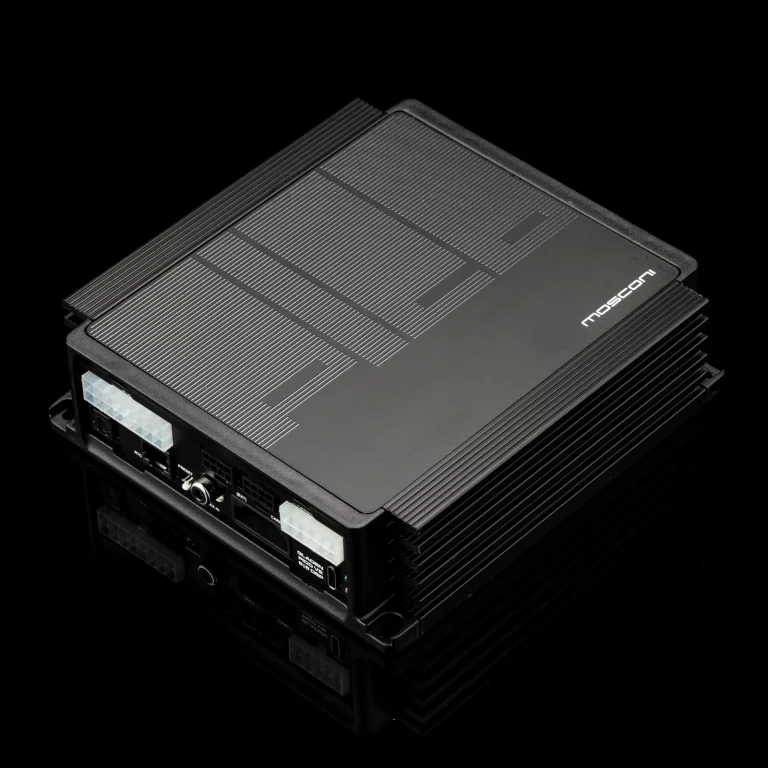

MOSCONI PICO 6|8 DSP V2
- • 6 channel amplifier, Class D technology
- • Integrated 8 channel DSP processor
- • Up to 440 Watts total power
- • 12V / 24V versions available
Overview PICO 6|8 DSP V2
MOSCONI 第二代 PICO DSP 擴大機，結合更佳連接性、音質與效率。專為原廠主機整合設計，配備 8 個類比輸入（最高 30V）、靈活訊號路由及三段輸入 EQ 加延遲。緊湊尺寸提供「4 x 50W + 2 x 80W」配置，適合主動、半主動或傳統前後+超低音系統。雙數位輸入（S/PDIF + BT+）與處理線路輸出為未來擴充作準備。高效率 PWM 級工作頻率超過 2 MHz，1W 時失真約 0.02% THD+N。

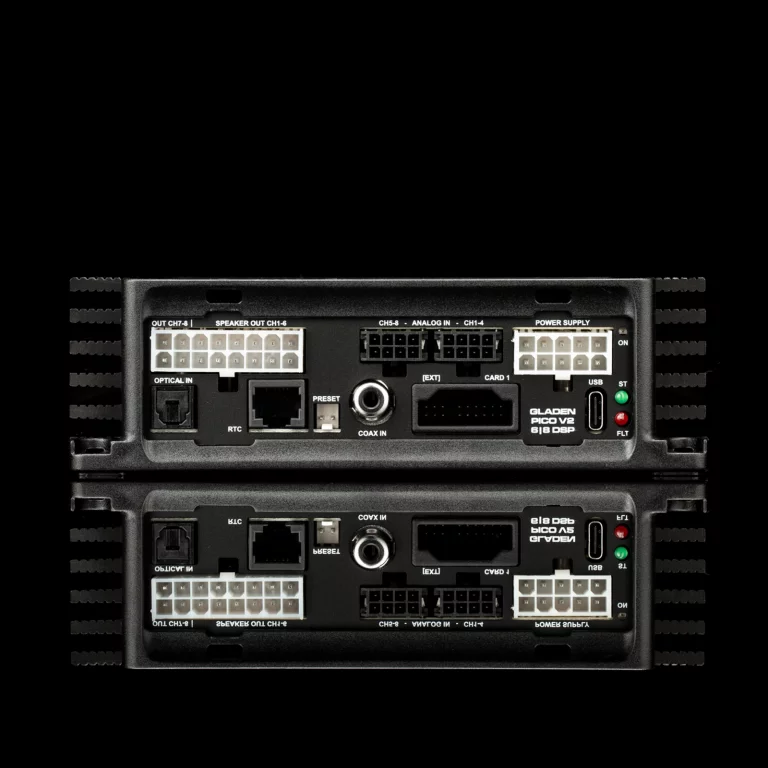

INPUT:

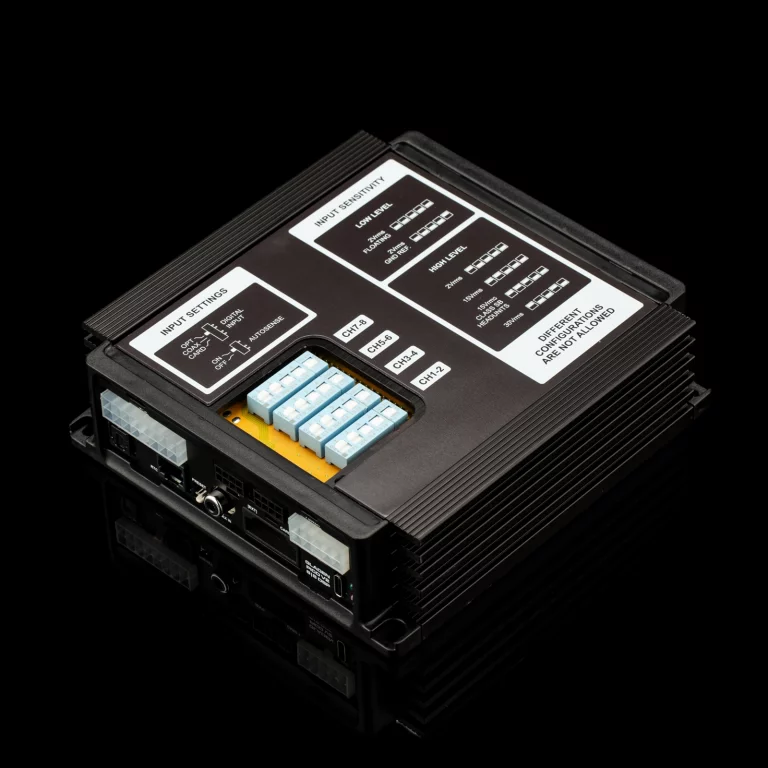

- ✓ 8 個可切換類比輸入（高/低電平），相容 Class SB，2-30V
- ✓ 1 個 S/PDIF 光纖數位輸入（取樣率 8 kHz - 96 kHz）
- ✓ 1 個 S/PDIF 同軸數位輸入（取樣率 8 kHz - 96 kHz）
- ✓ 1 個 BT 埠含 S/PDIF - TTL（8 kHz - 96 kHz，例如 Mos_BTS BT 串流模組）
- ✓ BT 延伸數位音訊埠（BT+）（彈性 8 kHz - 384 kHz 同步數位輸入，支援 2-16 聲道音訊源，直接 DSP 存取無 jitter，如 MOS BTS-LD4C BT 串流模組或延伸類比輸入）
DSP:
- ✓ 912 MHz, 32-bit 音訊埠, 64-bit 核心
- ✓ 雙精度 56-bit 濾波計算
- ✓ 取樣率 96 kHz
CONTROL:
- ✓ 1 個遙控連接器（類比，用於 RTC.2 旋鈕遙控器）
- ✓ 1 個 BT+ 控制埠（連接 MOS-BT3.0 app 控制、RC-Can CAN 匯流排控制、MOS_USB2.0 編程 dongle、BTS-LD4C 高解析串流模組、Gladiator Controller）
- ✓ 1 個 remote out、1 個 remote in，高電平連接自動啟動
- ✓ MOLEX® 端子連接
- ✓ 體積極小、發熱量低，最適合面板後方安裝
SOFTWARE:
- ✓ 3 x 9-band 參數式輸入 EQ（去等化）
- ✓ 6 x 輸入延遲 0-3 ms / 0.01 ms（去延遲）
- ✓ 10 x 數位輸入電平控制（訊號調節）
- ✓ 彈性混音器訊號路由（左右獨立、可相加相減，10 輸入到 4 x 2 輸出群組）
- ✓ 6 x 30-band 或 4 x 30-band + 2 x 15-band 群組 EQ（參數式，相對相位穩定）
- ✓ 8 x 10-band 輸出濾波器
- ✓ 高通／低通／高頻擱架／低頻擱架／陷波／全通 1 階 + 2 階 / Speaker-EQ
- ✓ 8 x 喇叭延遲 0-12 ms，0.02 ms
- ✓ 8 x 喇叭相位切換
- ✓ 彈性相位控制含計算工具
- ✓ 完整內建分析工具
- ✓ B.A.R.N.I.E. 相容
Technical Data — PICO 6|8 DSP V2
Output Power:
橋接組態: 4 x 45W + 1 x 210W
Specifications:
輸出功率 @ 4Ω（聲道 1-4）: 4 x 50W（3Ω 穩定，不可橋接）
輸出功率 @ 4Ω（聲道 5-6）: 2 x 80W（2Ω 穩定，可橋接）
線路輸出: 2 x 2 Vrms
輸入電壓: 2 Vrms（低電平）- 30 Vrms（高電平）
整體效率: > 80%
Auto-On: Off - BTL（僅高電平）
尺寸: 150 x 160 x 46 mm
重量: 1150 g
DSP 處理器: 912 MHz, 32-bit 音訊埠, 64-bit 核心
取樣率: 96 kHz
工作電壓: 12V 或 24V
