8 channel PWM amplifier with integrated DSP

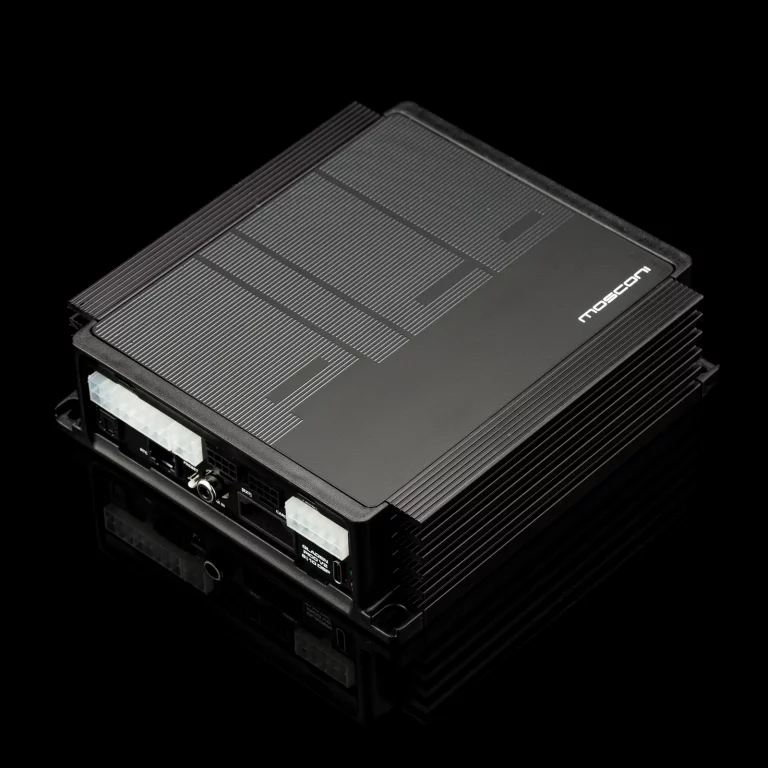

MOSCONI PICO 8|10 DSP V2
- • 8 channel amplifier
- • Class D technology
- • Integrated 10 channel DSP
- • Up to 600 watts total power
- • 12 volt or 24 volts
Overview PICO 8|10 DSP V2
PICO V2 8|10 DSP 是 MOSCONI 在車載 Hi-Fi 市場推出的第二代 PICO DSP 擴大機。除了連接性的提升，新款 PICO 更以更佳的聲音表現與更高的效率取勝。

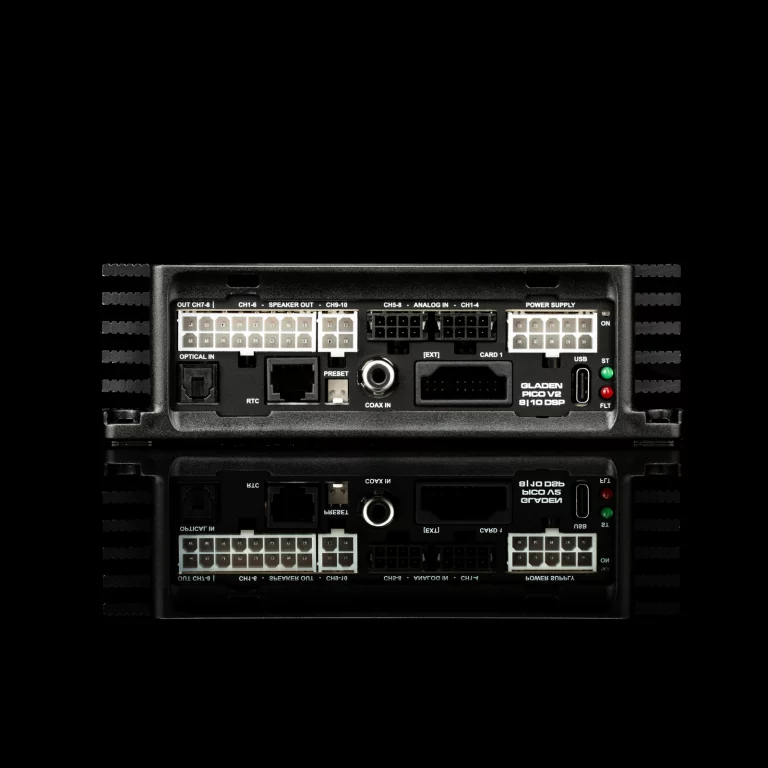

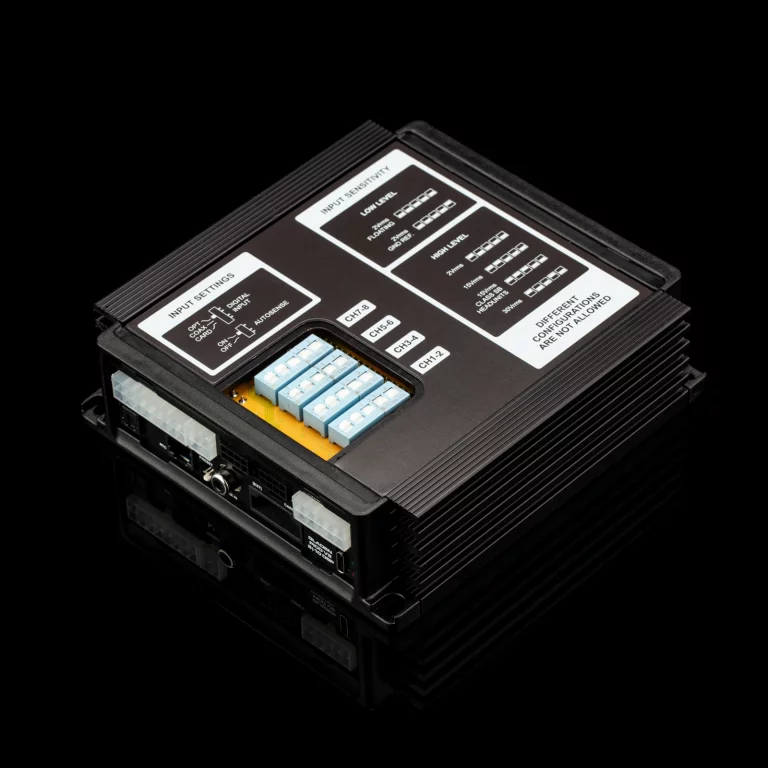

所有連接埠現在皆位於同一側，所有現代車輛操作所需的相關設定開關都收納在磁吸式外殼蓋下方。 此外，所有輸入現在皆支援高電平與低電平。所有想要的 DSP 設定現在皆可透過 USB-C 連接進行。
完美的原廠（OEM）整合：
為搭配原廠主機使用而最佳化的強勁 DSP 擴大機。八個類比輸入（達 30 V）、彈性路由、3 段輸入 EQ 與延遲。以 4×50 瓦 + 4×80 瓦，非常適合主動式與半主動式系統，以及傳統的前＋後＋超低音應用。配備兩個數位輸入（S/PDIF 與 BT+）與兩個經處理的線路輸出，為未來做好準備。
無變壓器高速 PWM 功率擴大級：
高效率 PWM 輸出級，採用當今全球最快的載波頻率（> 2 MHz）。其調變不經 DAC，直接由 DSP 的 48 kHz TDM 訊號完成，因此噪訊底層趨近於零，1 W 時 THD+N 約 0.02%。
INPUT:
- ✓ 8 個可切換類比輸入（高/低電平），相容 Class SB，2-30V
- ✓ 1 個 S/PDIF 光纖數位輸入（取樣率 8 kHz - 96 kHz）
- ✓ 1 個 S/PDIF 同軸數位輸入（取樣率 8 kHz - 96 kHz）
- ✓ 1 個 BT 埠含 S/PDIF - TTL（8 kHz - 96 kHz，例如 Mos_BTS BT 串流模組）
- ✓ BT 延伸數位音訊埠（BT+）（彈性 8 kHz - 384 kHz 同步數位輸入，支援 2-16 聲道音訊源，直接 DSP 存取無 jitter，如 MOS BTS-LD4C BT 串流模組或延伸類比輸入）
DSP:
- ✓ 912 MHz, 32-bit 音訊埠, 64-bit 核心
- ✓ 雙精度 56-bit 濾波計算
- ✓ 取樣率 96 kHz
CONTROL:
- ✓ 1 個遙控連接器（類比，用於 RTC.2 旋鈕遙控器）
- ✓ 1 個 BT+ 控制埠（連接 MOS-BT3.0 app 控制、RC-Can CAN 匯流排控制、MOS_USB2.0 編程 dongle、BTS-LD4C 高解析串流模組、Gladiator Controller）
- ✓ 1 個 remote out、1 個 remote in，高電平連接自動啟動
- ✓ MOLEX® 端子連接
- ✓ 體積極小、發熱量低，適合面板後方安裝
SOFTWARE:
- ✓ 3 x 9-band 參數式輸入 EQ（去等化）
- ✓ 6 x 輸入延遲 0-3 ms / 0.01 ms（去延遲）
- ✓ 10 x 數位輸入電平控制（訊號調節）
- ✓ 彈性混音器訊號路由（左右獨立、可相加相減，10 輸入到 4 x 2 輸出群組）
- ✓ 6 x 30-band 或 4 x 30-band + 2 x 15-band 群組 EQ（參數式，相對相位穩定）
- ✓ 8 x 10-band 輸出濾波器
- ✓ 高通／低通／高頻擱架／低頻擱架／陷波／全通 1 階 + 2 階 / Speaker-EQ
- ✓ 8 x 喇叭延遲 0-12 ms，0.02 ms
- ✓ 8 x 喇叭相位切換
- ✓ 彈性相位控制含計算工具
- ✓ 完整內建分析工具
- ✓ B.A.R.N.I.E. 相容
Technical Data — PICO 8|10 DSP V2
輸出功率:
輸出功率 @ 4Ω（1）: 4×50 W（聲道 1-4）3Ω 穩定（不可橋接！）
輸出功率 @ 4Ω（2）: 4×80 W（聲道 5+6／9+10）2Ω 穩定／可橋接
輸出功率 @ 4Ω（3）: 4×45 W + 2×210 W（橋接聲道 5+6／9+10）
線路輸出: 2×2 Vrms 線路輸出（聲道 7+8）
規格參數:
輸入電壓: 2Vrms（低電平）- 15 Vrms（高電平，預設）- 30 Vrms（高電平）
整體效率: > 80%
Auto-On（僅高電平）: Off - BTL
尺寸: 150 × 160 × 46 mm
重量: 1150 g
